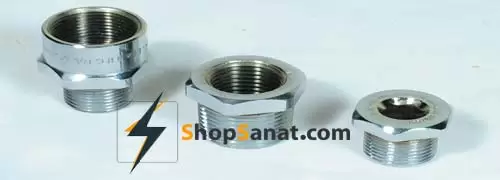

ردیوسر گلند چیست؟
قطعه‌ایست که به جهت تبدیل قطر دهانه‌ی ورودی گلند به سایز کوچکتر استفاده می‌شود برای مثال سوراخ کاری قبلی روی تابلو یا محفظه ما برای حجم کابل بیشتری بوده و درحال حاضر کابل با قطر کمتری داریم، در این شرایط به جای استفاده از گلند سایز نامناسب، از ردیوسر گلند استفاده می‌کنیم تا قطر رزوه بزرگ به رزوه کوچکتر تبدیل شود.
این قطعه در آلیاژهای برنج، استیل ضد زنگ، آلومینیوم یا پلاستیک مقاوم در انواع ردیوسر گلند ضد انفجار و صنعتی تولید می‌شود. اما اصلاً خود گلند دقیقاً چیست؟

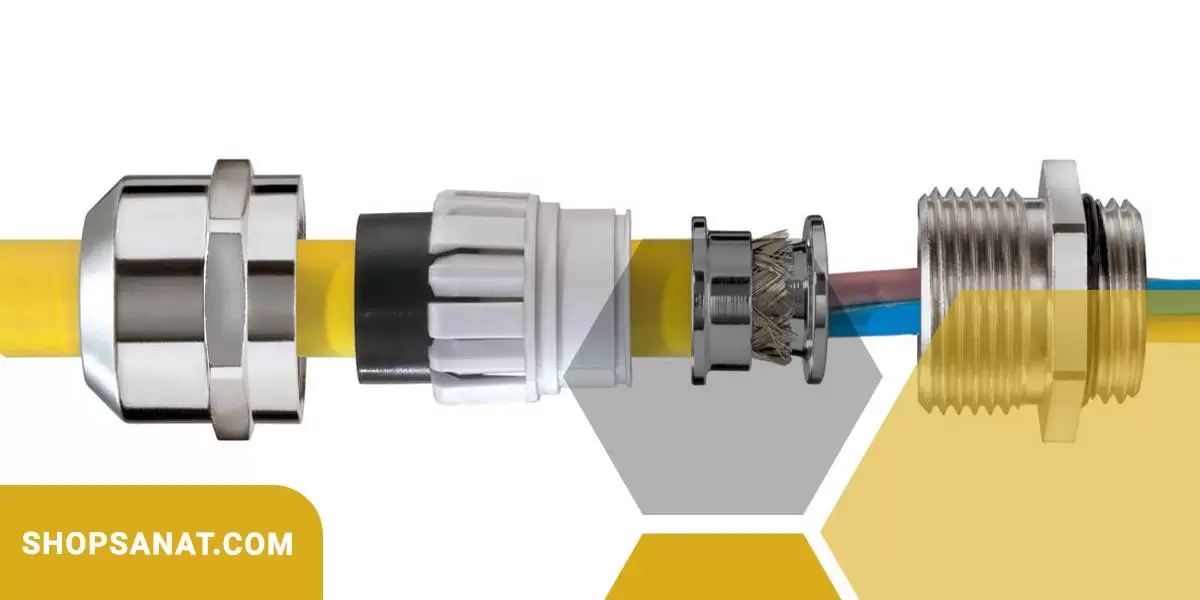

گلند چیست؟
گلند یا Gland رابطی بین تابلو برق و کابل است که به جهت آب‌بندی محل ورودی کابل به تابلو استفاده می‌شود؛ علاوه براینکه از کابل در مقابل لبه‌های تیز محفظه یا فشار حفاظت می‌کند، از ورود گرد و غبار، رطوبت و سایر عوامل محیطی به داخل تابلو نیز جلوگیری می‌کند. گلند و ردیوسر گلند علاوه بر تابلو برق بر روی هر تجهیزی که دارای ورودی و خروجی کابل هستند استفاده می‌شود.
عده ای هرگز استفاده از گلند ها را لازم و ضروری نمی دانند؛ اما بهتر است بدانید که اگر گلند های ضد انفجار موجود نبودند در آن صورت صدمه فیزیکی جدی به روکش کابل ها وارد می شد و همین امر باعث کاهش عمر و استقامت کابل ها می شد؛ لازم به ذکر است که کاربرد عمده آن این است که بدنه تیز تابلو به روکش کابل ها آسیب وارد نکند که قطعا این مورد در میزان افزایش حفاظت تابلو ها تاثیر گذار می باشد.
همانطور که در سایت Phoenix Contact آمده است:
استفاده از گلند کابل، عبور کابل‌ها از تابلو کنترل را به‌گونه‌ای بسیار قابل اطمینان و مستحکم فراهم می‌کند. علاوه بر این، سیستم ورود کابل CES راهکاری شفاف و مقرون‌به‌صرفه برای عبور چند کابل آماده یا مونتاژنشده در فضای محدود را ارائه می‌دهد.»
«گلند کابل برای نصب ایمن کابل‌های تکی مناسب است. صفحه‌های غشایی راه‌حلی مناسب برای عبور آسان چند کابل هستند. و با سیستم ورود کابل مدولار CES، کابل‌ها و اتصالات به‌سادگی و با حفاظت آب‌بندی محکم از طریق پنل تابلو عبور داده می‌شوند.»
مزایای استفاده از ردیوسر گلند
- امکان نصب گلندهای کوچکتر روی محفظه‌های آماده خریداری شده
- کمک به حفظ آب بندی و جلوگیری از نفوذ گرد و غبار، رطوبت و گاز
- کاهش هزینه نصب بدون نیاز به تغییر در ابعاد سوراخ تابلو
- بالا بردن سرعت کار به جای تغییر در سوراخ کاری تابلو
- افزایش ایمنی کابل‌کشی با حفظ استانداردهای IP و ضد انفجار
- هماهنگی آسان‌تر بین موجودی انبار گلندها و تابلوهای مختلف در پروژه‌های بزرگ
تفاوت ردیوسر گلند و تبدیل گلند
ردیوسر گلند و تبدیل هر دو برای تنظیم تفاوت سایز گلند و سوراخ روی محفظه، بین گلند و محل نصب بسته می‌شوند اما تفاوت اصلی اینجاست که ردیوسر فقط برای کاهش سایز رزوه استفاده می‌شود مثلاً M32 به M25 اما تبدیل گلند علاوه بر امکان کوچکتر کردن سایز رزوه برای تغییر نوع رزوه یا جنس اتصال نیز مورد به کار می‌رود.
تبدیل ضد انفجار یکی از اتصالات ضد انفجار به شمار می آید که شامل آداپتور ضد انفجار و ردیوسر ضد انفجار می باشد. تبدیل ضد انفجار از پرکاریردترین اتصالات ضد انفجار در صنعت نفت و گاز و پتروشیمی می باشد.زمانی که گلندضد انفجار متناسب کابل است اما رزوه ها متناسب یکدیگر نیستند به ویژه در شرایطی که با کمبود زمان اجرایی مواجه هستیم بهتر است از ردیوسر ضد انفجار یا آداپتور ضد انفجار استفاده گردد.

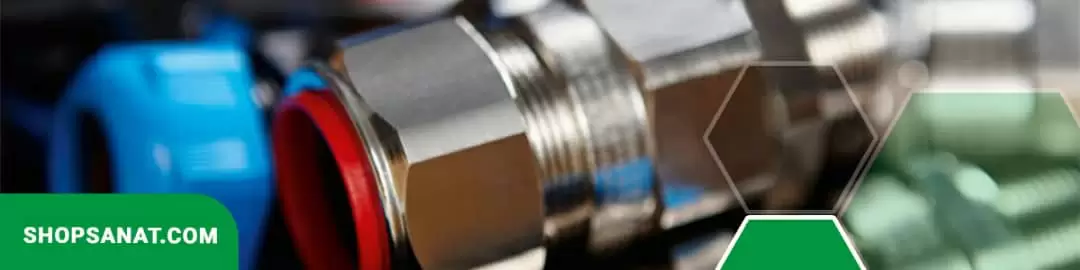

ردیوسر گلند ضد انفجار
گلند ضد انفجار با داشتن استانداردهای ATEX و IECEx در مقابل حرارت، آتش سوزی و انفجار از مقاومت بالایی برخوردار بوده و در مقابل نوع معمولی و صنعتی آن در شرایط خاص محیطی کارایی خود را حفظ می‌کند. برای تغییر در سایز این نوع گلندها از ردیوسر گلند ضد انفجار مورد استفاده قرار می‌گیرد تا تاثیر خود را همچنان حفظ کند.
جدول مقایسه انواع ردیوسر گلند کابل
ردیوسر گلند دارای تنوع مختلفی بر اساس جنس بدنه، کاربرد اصلی، محیط استفاده و ویژگی‌های خاص می‌باشد که در جدول زیر به بررسی کامل آن‌ها پرداخته‌ایم:
| نوع ردیوسر گلند | جنس بدنه | کاربرد اصلی | محیط استفاده | ویژگی خاص |
|---|---|---|---|---|
| فلزی | برنج با آبکاری نیکل | کاهش سایز رزوه و حفظ آب بندی | تابلو برق‌های صنعتی، کارخانجات | مقاومت بالا در برابر خوردگی |
| استیل | استنلس استیل ۳۱۶ یا ۳۰۴ | کاهش سایز رزوه با مقاومت بالا | صنایع غذایی، دارویی، پتروشیمی | ضد زنگ و مقاوم در محیط مرطوب |
| آلومینیومی | آلومینیوم آلیاژی | نصب سبک و کاهش وزن | تابلوهای سبک و پروژه‌های موقت | وزن کم و نصب آسان |
| پلاستیکی | پلاستیک فشرده(پلی آمید) | کاهش سایز در کابل‌های سبک | تجهیزات مخابراتی و IT | عایق الکتریکی، قیمت مناسب |
| ضد انفجار | استیل یا برنج با استاندارد EX | کاهش سایز رزوه در محیط‌های خطرناک | مناطق مستعد گاز، نفت، معدن | دارای استانداردهای ضد انفجار ATEX و IECEx |
همانطور که در سایت ویکی پدیا گفته شده است:
امروزه در سیستم‌های نفت، گاز و پتروشیمی و نظامی، دفاعی، صنایع هوافضا و موشکی، صنایع پزشکی و مواد غذایی و هر صنعتی که نیاز به کنترل، سنجش و اندازه‌گیری پارامترهای کنترل جریان، اندازه‌گیری حجم سیالات و دما باشد با مقوله کنترل و ابزار دقیق مستقیماً در ارتباط خواهیم بود.
با کنترل دقیق نوع و سایز کابل‌ها در ابتدای پروژه معمولا در ادامه نیاز کمتری به ردیوسر گلند و تغییر سایز سوراخ کاری تابلو خواهیم داشت.
سایزهای ردیوسر گلند
انتخاب سایز درست ردیوسر گلند اهمیت ویژه‌ای دارد چراکه درصورت انتخاب نادرست موجب عدم کارایی صحیح گلند و از دست رفتن آب بندی می‌شود در سایز بندی ردیوسر معمولاً از استاندارد متریک استفاده می‌شود، انتخاب سایز اشتباه برای هر طرف از ردیوس می‌تواند موجب نشتی و ضعف ایمنی شود. همانطور که در سایت شاپ صنعت آماده است در ادامه سایزهای این محصول را مشاهده می‌کنید:
- (M20(M)*M16(F
- (M25(M)*M20(F
- (M32(M)*M25(F
- (M32(M)*M20(F
- (M40(M)*M32(F
- (M40(M)*M25(F
- (M40(M)*M20(F
- (M50(M)*M40(F
قیمت و خرید ردیوسر گلند در بازار ایران
ممکن است این سوال برای شما نیز پیش آمده باشد که یک رابط با جنس و سایز مشابه قیمت متفاوتی با برند دیگری داشته باشد؛ که این موضوع به کیفیت و مرغوبیت متریال استفاده شده همچنین وزن آن و طراحی بستگی دارد هرچه وزن گلند بیشتر باشد وطراحی حرفه ای تری داشته باشد، طبیعی است ک قیمت بالاتری نیز خواهد داشت.
همچنین استفاده از یک رابط با وزن بالا و کیفیت بالاتر و طراحی بهتر نه تنها باعث سهولت در نصب و اجرا خواهد شد بلکه هزینه های تعمیر و نگهداری را کاهش خواهد داد.
به دلیل تنوع بسیار بالا در انواع سایزها و جنس‌ها در ردیوسر گلند و وارداتی بودن اکثر مدل و نوسانات ارز می‌توانید قیمت‌های بروز را از وب‌سایت شاپ صنعت واردکننده تجهیزات برق صنعتی و ضد انفجار مشاهده کنید.
